Relación de Transformación de un Transformador
La relación de transformación de los transformadores de corriente es la relación entre la corriente a medir y la señal a la salida del convertidor de corriente. Relaciones típicas de transformadores de corriente son, por ejemplo; 1000: 1 o 10000: 1. Podemos concluir que; La relación de transformación, la corriente de excitación y la.

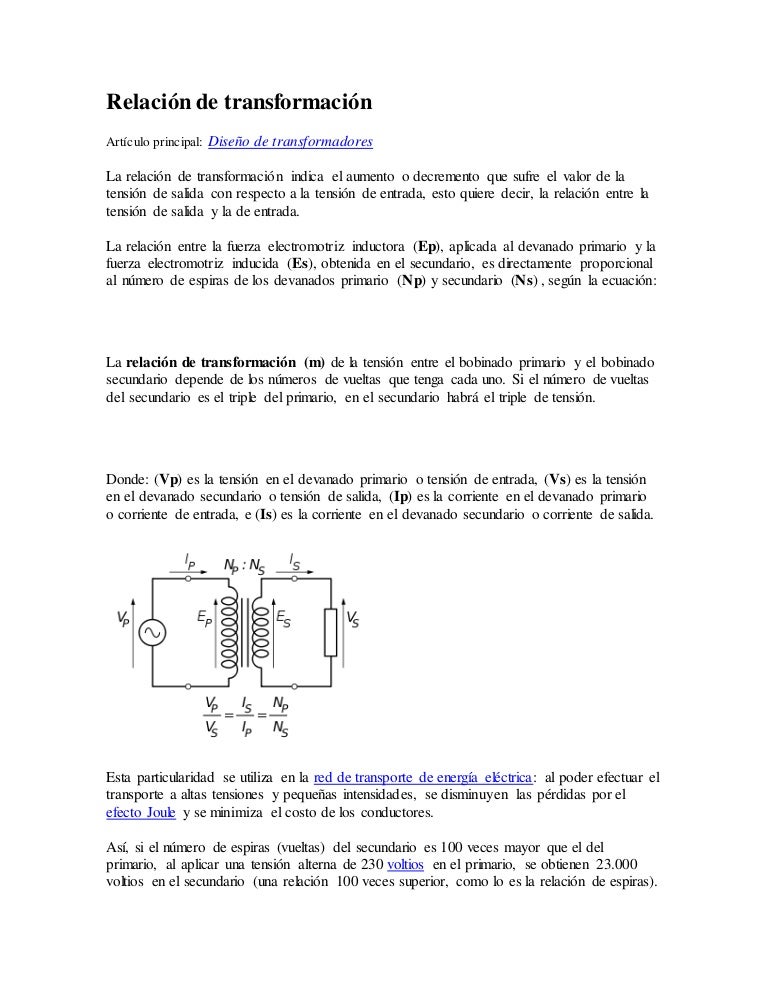

PPT Cap5. Transformadores PowerPoint Presentation, free download ID605160
Se denomina transformador a un elemento eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia. La potencia que ingresa al equipo, en el caso de un transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales presentan un.
Ecuación CEM del transformador Gira la relación de transformación de voltaje del transformador
En un transformador, la relación de transformación es el número de vueltas del devanado primario dividido por el número de vueltas de la bobina secundaria; la relación de transformación proporciona el funcionamiento esperado del transformador y la tensión correspondiente requerida en el devanado secundario. Si se requiere una tensión.
Transformador Relacion 10 A 1 Gias
Un ejemplo sencillo es si tenemos un transformador en el que el voltaje del primario tenemos 13200V y 120V en el secundario, nuestra relación de transformación se calcula de la siguiente forma: \cfrac {13200} {120\times \sqrt {3}}=63.50 120 × 313200 = 63.50. Lo que nos da como resultado que nuestra relación de transformación es de 63.50.

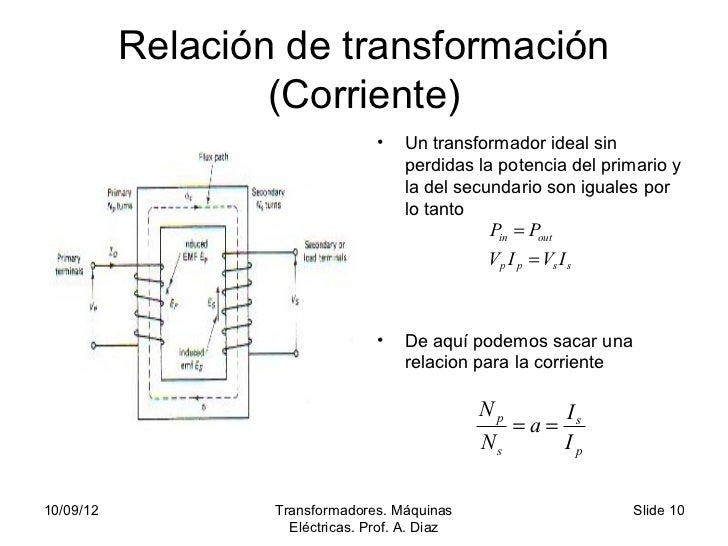

transformadores de poten
Se utiliza un transformador con una relación de transformación de 2:1, por lo que la relación de voltaje también será de 2:1, por lo que el voltaje de salida será la mitad del voltaje de entrada. Durante este tiempo, la corriente de salida será el doble de la corriente de entrada. Entonces la impedancia de salida Z2 = V2/yo2 = 0,5 V1.
Ejemplo transformadores ideales YouTube
Es muy común escuchar hablar de transformadores, ¿pero realmente sabemos lo que hacen? Cuando una corriente alterna circula por una bobina, que es un arrollamiento de alambre, el campo magnético generado se modifica permanentemente. Si se coloca otra bobina en el campo magnético generado por la primera bobina, la variación del campo.
RELACIÓN DE TRANSFORMACIÓN SIMULACIÓN MULTISIM YouTube
Aquí veremos desde cero como se hace la Prueba de Relación de Transformación. Primero con un transformador monofásico para ver la correspondencia de la bobin.
Relación de transformación
Existe una forma clásica y sencilla para probar transformadores. Se procede a construir un circuito en serie entre el bobinado primario de 220V/110V y una lámpara incandescente, el conjunto se conecta a la red pública, si el transformador no tiene perdidas y se encuentra en óptimas condiciones (a menos que el bobinado este cortado), el.
Practica 1 Relación de transformación RELACIÓN DE TRANSFORMACIÓN Y POLARIDAD DE UN
Sistemas Eléctricos Lineales II Relación de Transformación en función de la corriente Ip Is a=Is/Ip Tabla 5. 2. Repita el procedimiento anterior, pero en esta ocasión deberá cambiar el devanado
Lab. 3 Relacion de Transformacion de Transformadores Monofasicos PDF Transformador
Materiales básicos para repetir la experiencia: Fuente de alimentación con salida AC: https://amzn.to/3cFnW5BCables de prueba: https://amzn.to/2ZK7Ggw o htt.
Relación de Transformación de un Transformador
Si el número de vueltas del primario, es mayor que el número de vueltas del secundario, es un transformador reductor.
Transformador Relación de transformación de corrientes YouTube
#OLVERAONLINE QUE ES LA RELACION DE TRANSFORMACION? ANALIZANDO LA RELACION ENTRE POTENCIA DE ENTRADA Y POTENCIA DE SALIDA, PROBLEMAS RESUELTOS BIEN EXPLICA.
transformador trifásico, relación de transformación Yd Dy Yy Yy espiras por fase YouTube
Cómo calcular la relación de transformación de un transformador. 2023.03.27. Los transformadores son dispositivos que se utilizan para transferir energía eléctrica de un circuito a otro por medio de inducción electromagnética. Consisten en dos bobinas enrolladas alrededor de un núcleo magnético, el primario y el secundario, que están.
video 61 EL TRANSFORMADOR 04 YouTube
La relación de transformación se refiere a la relación entre el número de vueltas del devanado primario y el número de vueltas del devanado secundario en un transformador. Esta relación determina cómo se transforma la tensión y la corriente de entrada en la salida. La importancia de la relación de transformación radica en varios aspectos:
Relacion de Transformacion Transformador Corriente eléctrica
La Relación de transformación del transformador (K) o también llamada la razón de transformación (K) es el valor del cociente que resulta de dividir la cantidad de espiras del bobinado primario (N1) entre la cantidad de espiras del bobinado secundario (N2). Entonces K= N1/N2. En un transformador al vacío (que no tiene carga conectada al.
Relación de Transformación YouTube
Por lo tanto, el procedimiento de prueba consiste en mover el selector de derivaciones hasta lograr que el detector d e corri ent e marque cero y en est a condición, leer el valor de la relación de transformación que indique el instrumento. El equipo de pruebas de relación de transformación (TTR) cuenta con dos.
.
